DISTRIBUTION DE L’HEURE SYSTÈME TELESECT 220V

Par Jean Thomas (jthomas2@wanadoo.fr)



GENERALITES



Cette distribution de l’heure, comme son nom l’indique, utilise une alimentation secteur 220 Volts. Pas de pile ni accumulateur.

Les spécialistes en horlogerie monumentale utilisaient parfois ce système car avec le courant 220 Volts ils disposaient d’une puissante source d’énergie pour la commande des moteurs électriques des grandes aiguilles de façade.

Il restait bien entendu à traiter le cas de la panne de courant. Plusieurs constructeurs solutionnaient ce problème dans des variantes diverses notamment Lambert Huchez (mémoire à vis), ou Bürk en Allemagne, qui assurait la mémorisation de la panne secteur selon un principe de chaîne et contrepoids avec contact de fin de course pour la remise à l’heure automatique des réceptrices.

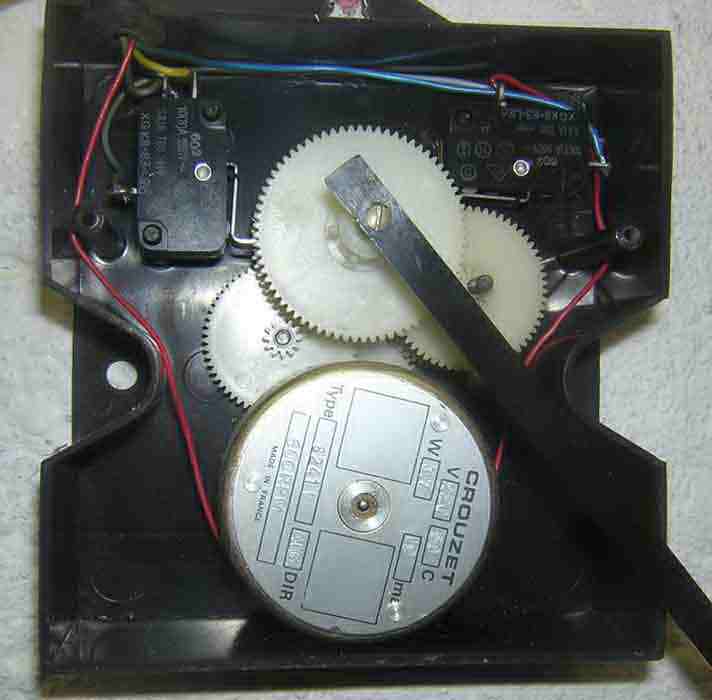

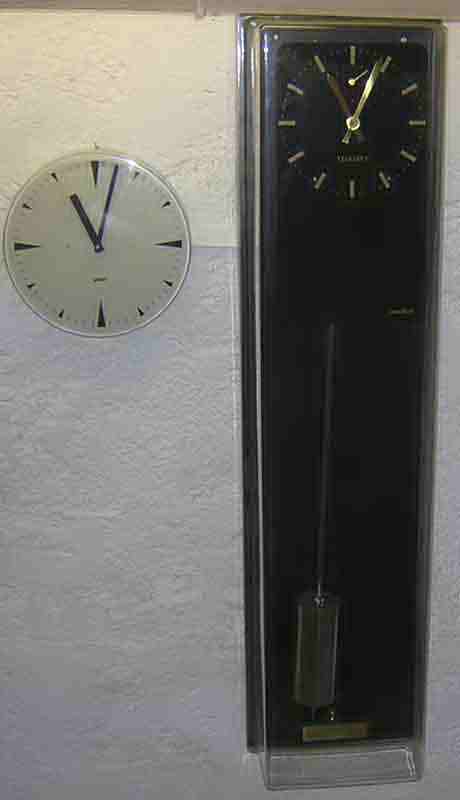

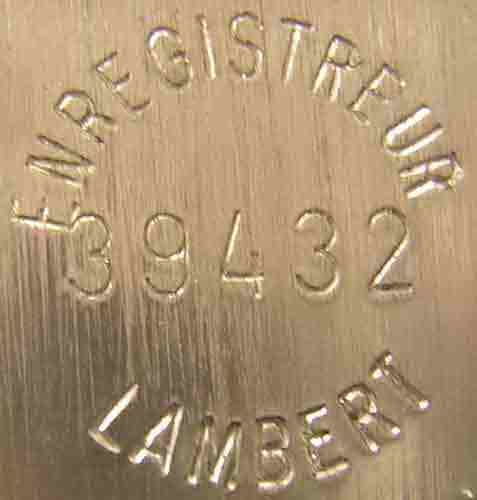

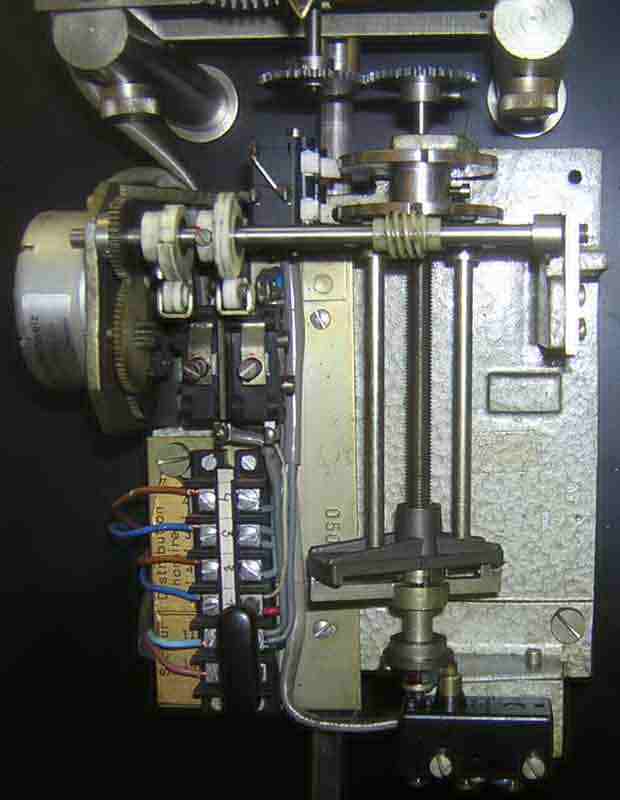

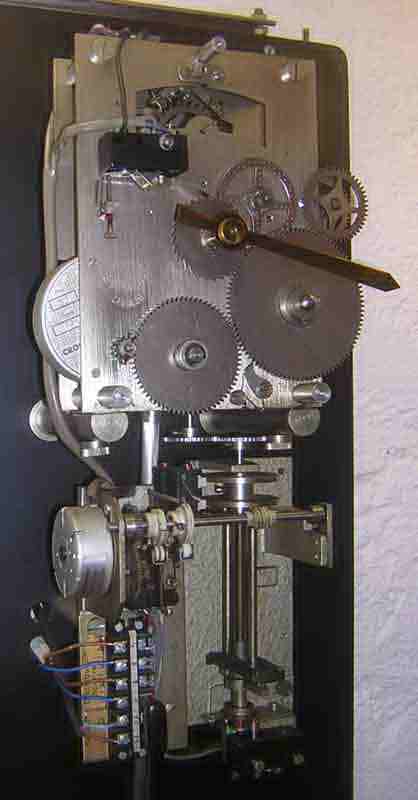

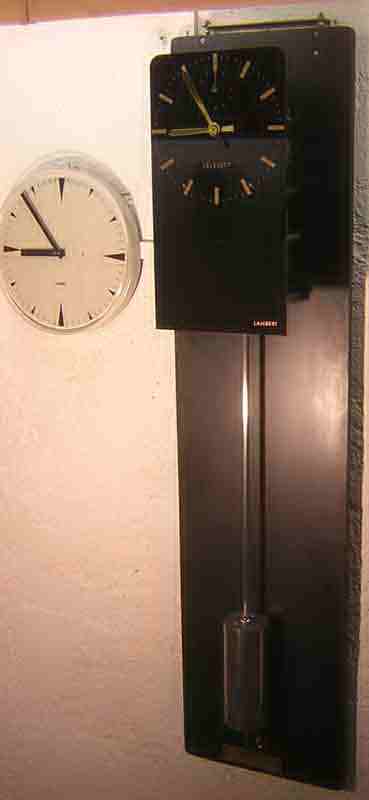

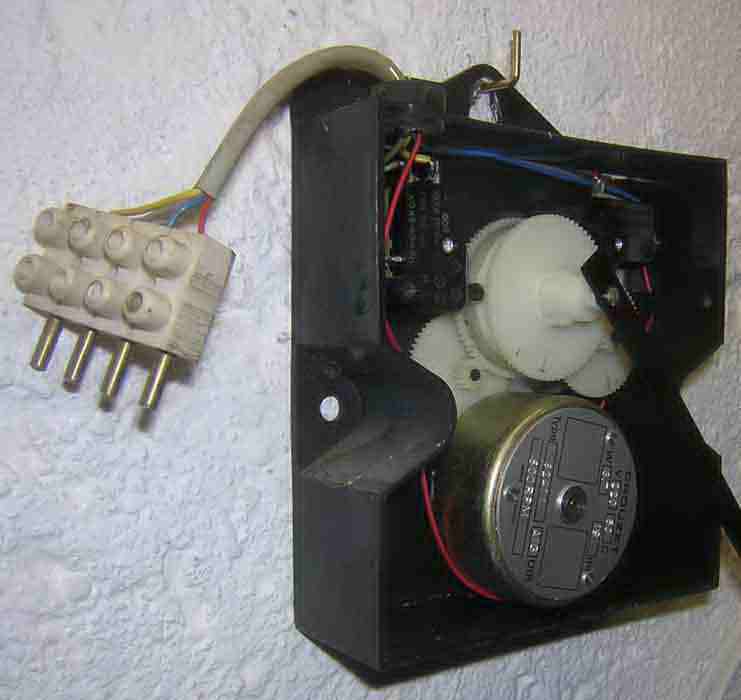

On trouvera des photos de l'horloge à la fin de l'article.



HISTORIQUE

Le système de distribution de l’heure Télésect 4fils est né fin des années 1950; il résulte d’une réflexion commune entre la Sté Huchez de Ferrière dans l’Oise, spécialiste en treuils et horlogerie monumentale, et la Sté des Enregistreurs Lambert de St Nicolas d’Aliermont, premier constructeur français d’horloges de pointage .Le fondateur et Directeur était Monsieur Pierre Caron, ancien élève de l’école d’horlogerie suisse du Locle. Il souhaitait faire évoluer son entreprise vers la distribution de l’heure, qui était dominée en ce temps par les Ets Brillié.

A l’époque, il faut bien convenir que la distribution de l’heure par piles et accumulateurs nécessitait un entretien et suivi rigoureux par un spécialiste, surtout lorsque les réseaux de réceptrices étaient importants. Les décalages horaire étaient fréquents et le travail de remise à l’heure manuelle fastidieux .La préoccupation était donc de trouver un système assurant une synchronisation rigoureuse des réceptrices sans suivi de maintenance important; une réflexion identique était également faite à l’époque par la filiale horlogerie de IBM .US .

Monsieur Pierre Caron des Enregistreurs Lambert et la Sté Huchez déposent donc un brevet de distribution de l’heure Télésect 4fils dont la fonction principale était le contrôle automatique de synchronisation des réceptrices, une réceptrice en avance attend les autres à la minute zéro. Une réceptrice en retard tourne en accéléré pour rejoindre les autres à la minute zéro, l’ensemble du réseau repartant synchronisé à la minute une.

Le système Télésect eut un franc succès dans la période 1960 à 1985 en France. A cette période la plupart des grandes administrations et industries s’équipaient en système Télésect, au-delà l’évolution technique fût différente, mais c’est un autre sujet.

DESCRIPTION

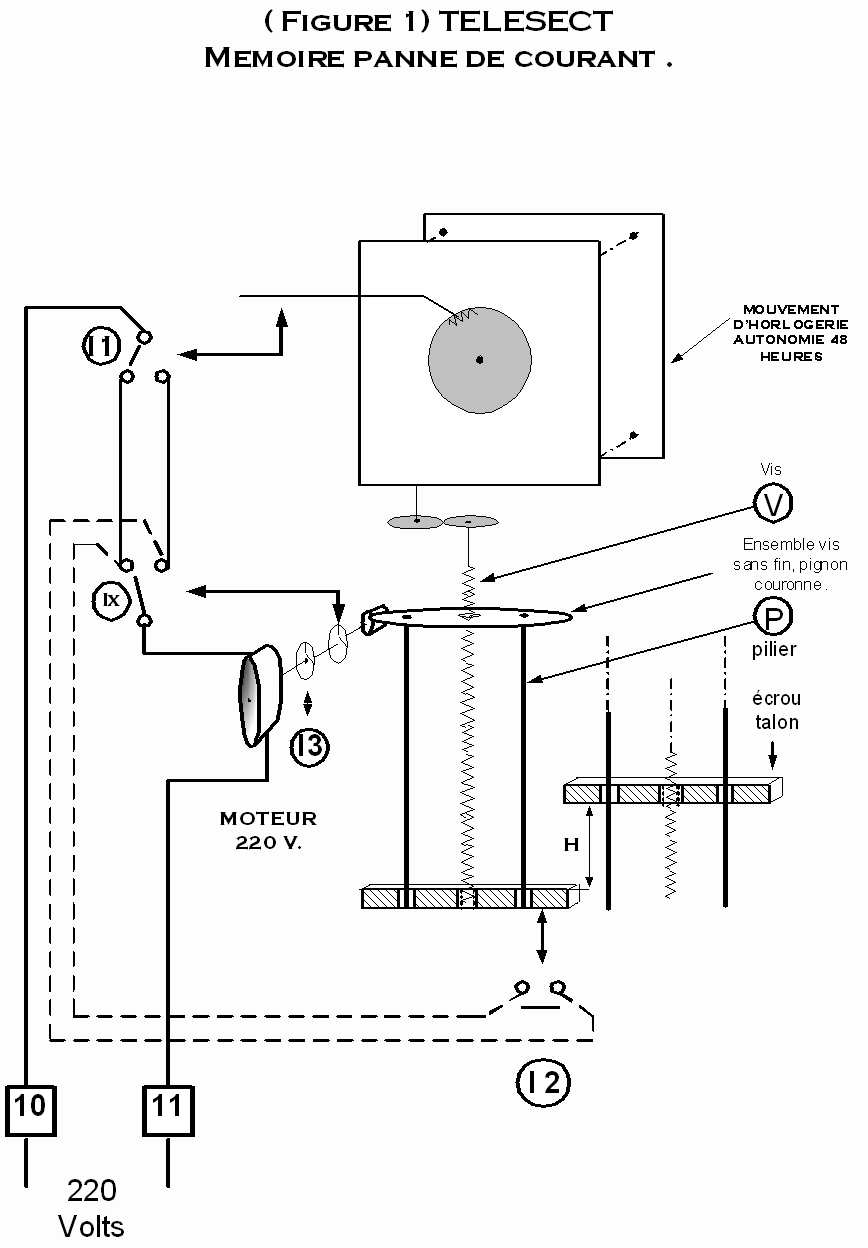

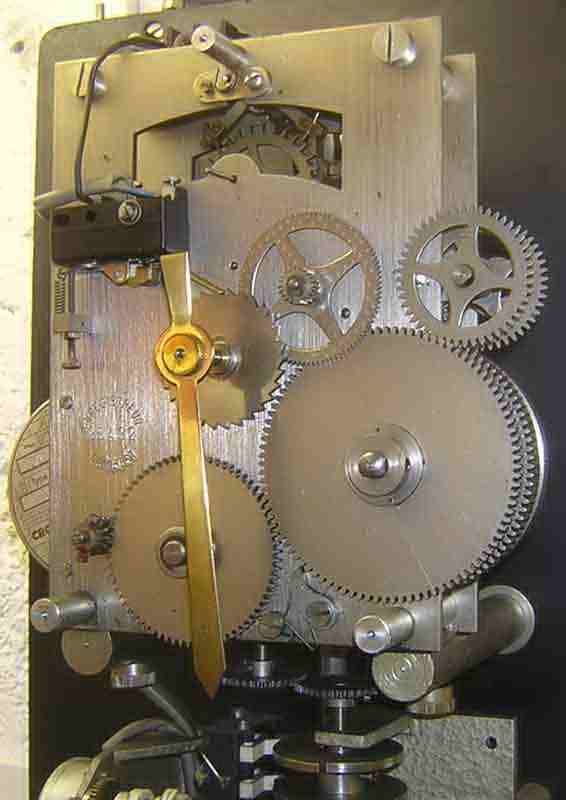

L’horloge mère est constituée d’un mouvement d’horlogerie classique avec ressort de barillet et remontage par moteur 220 Volts, échappement de Graham et balancier. Pour des raisons de clarté un schéma simplifié montre l’essentiel de la remise à l’heure (Fig.1).

Le mouvement d’horlogerie à réserve de marche 48 heures fait tourner la vis V, rotation 1 tour/heure.

Chaque minute l’interrupteur I 1 assure la rotation contrôlée du moteur (fonction va et vient I 1 et I x) , Celui-ci dans sa rotation fait avancer l’écrou talon grâce à l’ensemble vis sans fin, pignon couronne et pilier de guidage P. L’écrou suit donc la rotation de la vis, il reste en position basse et maintient ouvert le contact de remise à l’heure I2.

1°cas : absence de courant.

La vis V continue normalement sa rotation 1tour/heure,le moteur 220v n’étant plus alimenté l’écrou talon n’est plus entraîné il remonte le long du pilier P, le contact I2 se ferme en attente d’un éventuel retour de courant . La hauteur H de remonté de l’écrou correspond donc au temps d’absence du courant.

2°cas : retour du courant.

Le contact I 2 étant en position fermé il commande en marche forcée le moteur, sur l’axe de rotation de celui-ci un contact inverseur I3 envoie des impulsions en accéléré aux réceptrices, l’écrou talon redescend alors et ouvre le contact fin de course I2 lorsque le nombre d’impulsions correspondant au temps de la panne de courant est restitué.

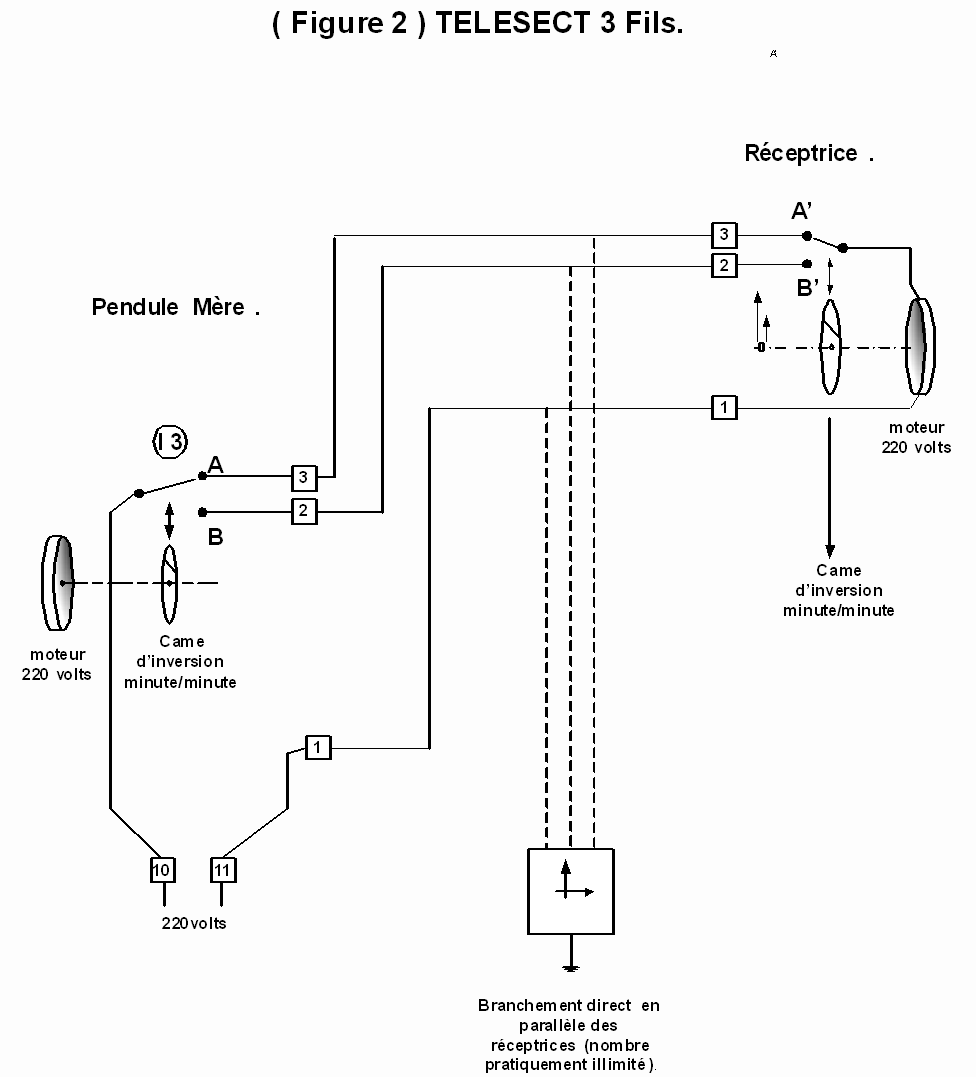

DISTRIBUTION de l’heure TELESECT 3fils (Figure 2 ):

L’interrupteur I3 de la pendule mère se positionne pendant 1 minute sur A le moteur de la réceptrice est alimenté, l’aiguille avance d’une minute et la came d’inversion bascule le microcontact en attente sur B’.A la minute suivante l’interrupteur I3 de la pendule mère se positionne sur B le moteur de la réceptrice tourne à nouveau de une minute l’interrupteur se positionne sur A’et ainsi de suite .il s’agit d’un principe classique d’interrupteur va et vient.

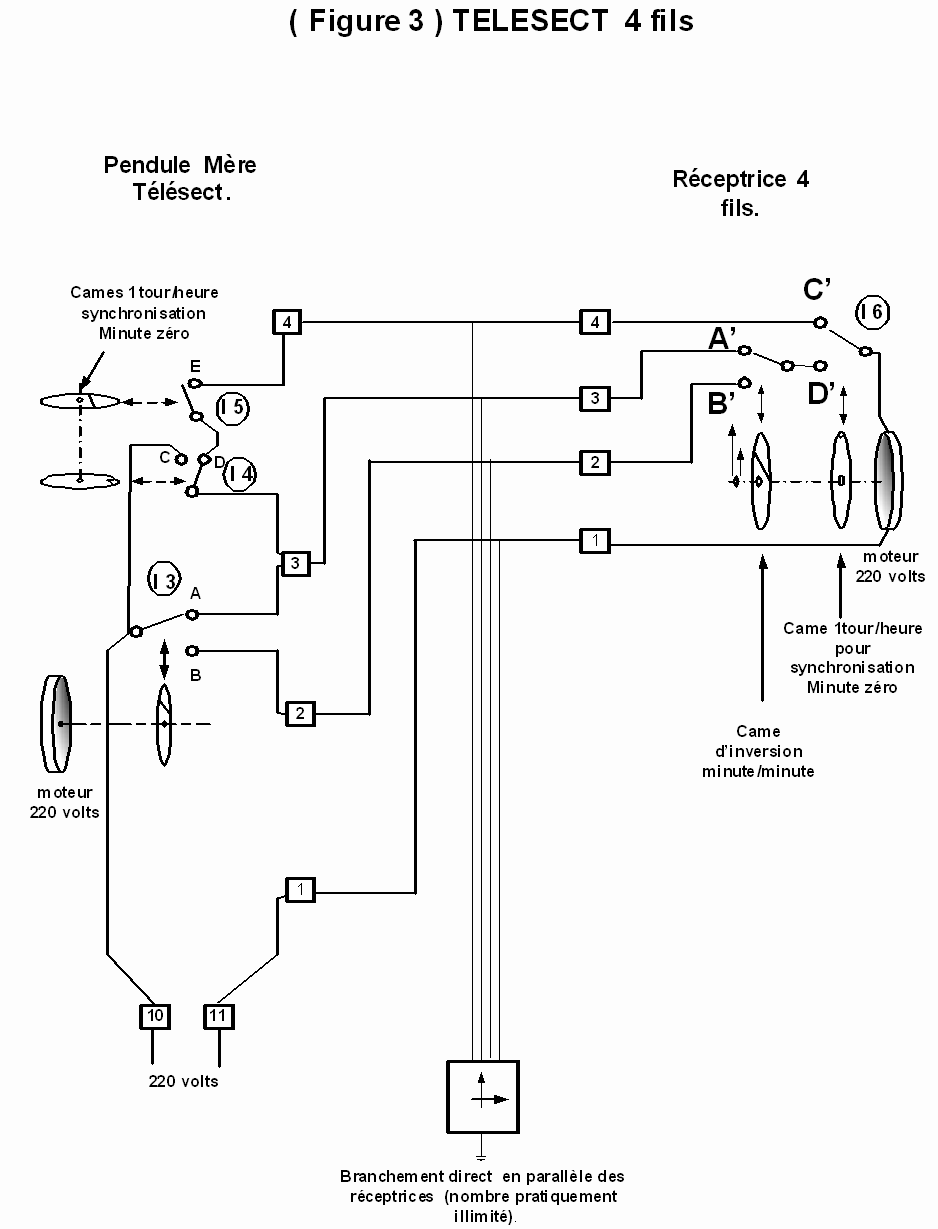

DISTRIBUTION de l’heure TELESECT 4 fils (Figure 3) :

Il a été rajouté sur la réceptrice un interrupteur I6 contrôlé par une came 1 tour/heure avec une encoche d’inversion à la minute zéro.

Pendant 59 minutes l’interrupteur I6 est positionné sur D’ donc pendant tout ce temps, la réceptrice fonctionne normalement en va et vient 3fils.A la minute zéro le contact I6 bascule en position C’ or de la minute 15 à la minute zéro il y a absence totale de courant sur la borne 4 de l’horloge mère donc une réceptrice en avance se retrouvera bloquée en attente à la minute zéro.

A la minute zéro le contact I 3 de l’horloge mère est positionné sur B et en même temps le contact I4 bascule en C il y a donc court circuit entre 3 et 4 et si a cet instant une réceptrice est en retard elle tournera en accéléré pour se positionner automatiquement en minute zéro.

A la minute une le contact I 3 de l’horloge mère est positionné sur A le courant s’établi sur la borne 4 par l’intermédiaire de I5 qui se ferme et I4 qui se place sur D. Toutes les réceptrices avancent d’une minute, la came un tour /heure de chaque réceptrice positionne le contact I6 sur D’et toutes les réceptrices sont donc synchronisé. La came de pilotage de I5 n’est pas indispensable, elle permet pendant 15 minutes de finir un cycle éventuel de remise à l’heure (cas d’un mouvement à remise à l’heure lente).

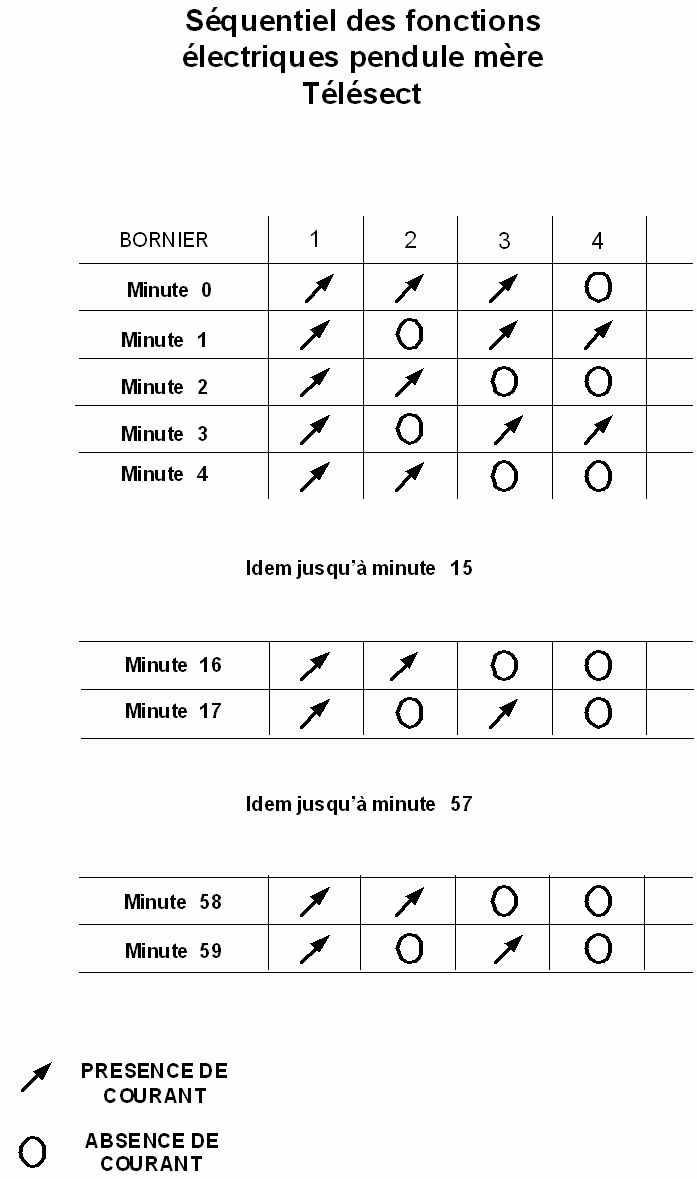

Le système 4 fils peut paraître compliqué en effet il s’agit d’un curieux mélange d’horlogerie et de commutation électrique , cependant après un réglage soigné des fonctions cames, il donnait d’excellent résultats pour un minimum de maintenance. cette distribution de l’heure était fournie aux installateurs en 4fils 48 Volts alternatif ou bien en 4 fils 220 Volts dans ce cas un cinquième fils de mise à la terre était nécessaire .Un séquentiel des fonctions électriques pendule mère est joint à la fig. 3 pour plus de compréhension.
